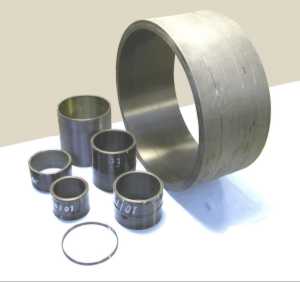

Ringe, Rohre und Bandagen aus
Kohlenstofffaser-Epoxidharz-
Verbundmaterial
Rotorfertigung
Unser Unternehmen verfügt über eine sehr leistungsfähige Technologie zur Fertigung von Ringen und Bandagen aus Kohlenstofffasern. Diese Verfahren wurden für die Schwungscheibe des Schwungradspeicher und für seinen Synchronmotor in einer längeren Forschungsarbeit entwickelt und erprobt.
Eine besondere Eigenschaft sind die reduzierten Eigenspannungen der Ringe. Das wird durch die in Deutschland einmalige Technologie der Wickelung mit heißhärtendem Harz bei einer Temperatur von 80 °C erreicht. Dadurch können wir eine hohe Festigkeit von 1,6 GPa für Kohlefaser-Verbund als Dauerfestigkeitswert gewährleisten.
Eine weitere Besonderheit ist die Fertigung von Kohlenstofffaserbandagen mit einer dünnen Schicht Glasfasern in der Innenseite. Dieser Aufbau wurde für die Bandagen von Permanentmagnetrotoren entwickelt. Das sichert eine besonders gute Festigkeit auch bei hohen Aufpresskräften der Bandage. Die Bandagen können mit Hilfe einer speziell in unserem Hause entwickelten Technologie so gefertigt werden, dass sie für Temperaturen bis 250 °C geeignet sind.
Wir sind einer der führenden Lieferanten von Bandagen für Synchronmotore, darüberhinaus fertigen wir auch komplette Läufer mit Permanentmagneten und beliefern unter anderen folgende Firmen:
- ATE
- ATS
- AOA
- Baumüller
- Krebs und Aulich
- Piller
- Schabmueller
- SEW Eurodrives
- Siemens
Dabei liefern wir nicht nur die Bandagen, sondern können auf Grund der eigenen Praxis unsere Kunden bei der Auslegung und der Montage technologisch beraten. Die Technolgie der Bandagierung mit Kohlenstofffasern erfordert, dass nach dem Kleben die Magnete exakt auf Maß geschliffen werden und ist daher relativ aufwendig. Deshalb haben wir eine zweite einfachere Technologie mit einer Glasfaserdirktwicklung ausgearbeitet, bei der die Glasfasern mit einer hohen Vorspannung auf die Magnete gewickelt werden. Diese Technologie ist dem üblichen Bewickeln mit einem Glasfaserband überlegen. Die erreichbaren Drehzahlen liegen um den Faktor 4 höher. Wir haben beide Technologien ausführlich beschrieben und patentiert. Auf Wunsch senden wir Ihnen gern unsere Untersuchungsberichte zu, die die Grundlage unserer Patente bilden.
|
