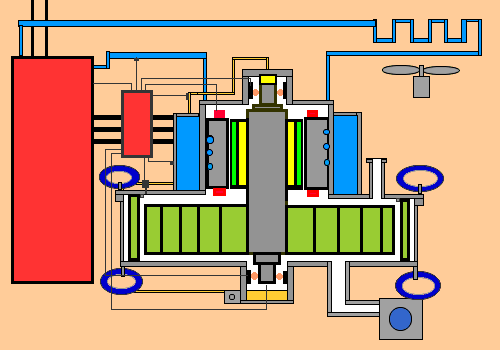

Abbildung 14
Die Sicherheitsmaßnahmen werden ergänzt durch die automatische Überwachung der Zustandsgrößen des Systems. Es werden ständig fünf Temperaturen gemessen (Lager oben und unten, Stator, Welle, Kühlwasser), die Qualität des Vakuums, die Größe der Schwingungen und Unwuchten werden gemessen und der Ölkreislauf wird überwacht. Sofern die Werte eine erste noch unkritische Grenze überschreiten, wird ein Wartungssignal gesendet. Sofern die Sicherheitsgrenze überschritten ist, wird das System automatisch heruntergefahren.Damit sind wir am Ende der Diaschau angekommen, lesen Sie weiter auf der nächsten Seite etwas über Einsatzbeispiele der Schwungradspeicher.
Abb. 13
