Abbildung 10

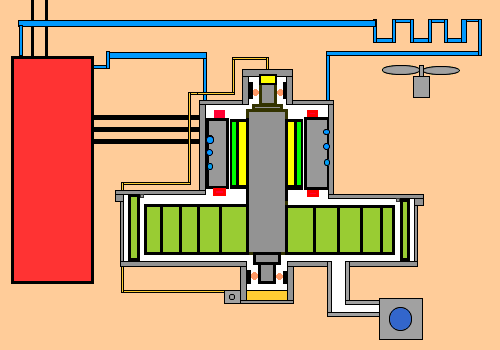

Im letzten Teil der Diaschau zeigen wir Ihnen die Vorrichtungen, die für die sichere Funktion des Systems eingebaut werden. Dazu gehört als erstes der Berstschutzring aus Kohlefaserverbund, der zwischen Schwungrad und Gehäuse drehbar angeordnet wird. Der Ring wurde entspechend der Versuche und Berechnungen des EU-Projektes Schwungradsicherheit unter Mithilfe der Firma EAST4D von Herrn Grothaus aus Dresden dimensioniert. Er fängt im Falle einer Schwungradhavarie die geborstenen Fasern ab und reduziert das an das Gehäuse übertragene Drehmoment.Abb. 11
